分布式屋顶光伏电站的全部安装方式，都在这了！

分布式屋顶光伏电站的全部安装方式，都在这了！

一、安装方式：混凝土基础安装

按施工方式可分为：预制水泥基础和直接浇筑基础。

根据其大小可分为：独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围：混凝土平面屋顶。

优点：承载能力强，抗洪抗风效果好，受力可靠，不破坏水泥屋顶，强度好，精度高，且施工简单、方便、不需要大的施工设备。

缺点：增加屋顶的负荷，所需的钢筋混凝土量大、人工多、施工周期长，整体造价较高。

1）独立底座基础

独立底座为前后支架分开放置在混凝土平面屋顶上，独立底座按柱体形状分为方形柱、圆形柱。

a.方形柱

方形柱基座从连接方式上分为：支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

图1 支架与水泥基础基座螺丝连接

图2 支架连同水泥基础一起浇筑

图3 支架直接压在混凝土基础凹槽下

图4 混凝土直接放置在支架上

b.圆形柱

圆形柱基座从连接方式上分为：支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

图5 支架与水泥基础基座螺丝固定连接

图6 支架连同水泥基础一起浇筑

2）复合底座基础

复合底座基础也称条形基础，将前后支架连接为一体，具有更好的抵抗载荷能力。

其与支架的连接方式可分为：支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

图7 支架与混凝土基础基座螺丝连接

图8 支架连同水泥基础一起浇筑

二、安装方式：夹具安装

材质可分为：铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围：主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点：重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多，夹具种类也较多，下面只列举部分夹具类型。

1）彩钢瓦的安装夹具（夹持）

适用彩钢瓦类型：角驰三型、直立锁边结构。

图9 彩钢瓦的安装夹具（夹持）

图10 彩钢瓦的安装夹具（夹持）

2）马鞍支座

适用彩钢瓦类型：角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为：粘接（如图12所示）和螺栓固定（如图13所示）。

图11 粘接

图12 螺栓固定

3）琉璃瓦挂钩固定基础

图13 挂钩用螺栓固定于横梁上

图14 挂钩用膨胀螺栓固定于混凝土楼板上

三、支架与屋顶粘接安装

图15 支架直接接入楼板

图16 支架底座用建设胶粘接于屋顶

图17 金属支架嵌入式粘接于屋顶

此安装方式主要应用于混凝土斜屋顶和混凝土拱形屋顶。

发布于

【收藏】家庭光伏电站并网流程申请指南

【收藏】家庭光伏电站并网流程申请指南

这是一份很详细的光伏并网申请流程指南，有了这份指南在手，并网时间多长？在哪里办并网业务、什么时候交哪些资料、补贴怎么领全部门儿清！

光伏发电从申请到并网验收需要多长时间？
光伏发电从申请到并网验收在45个工作日内。
提供申请后供电企业会派人到现场勘察，出具一个接受方案，市民根据方案来设计，购买有资质单位的太阳能发电板、逆变器、支架、线缆等进行安装，然后供电企业来审核。审核通过后供电企业会派人安装计量装置、签并网合同，进行并网调试。供电企业免收系统容量备用费，从并网申请到并网调试全程不收费，发电量可全部上网，也可全部自用，或者自发自用，余电上网。
国家电网公司承诺整个流程在45个工作日内完成。从投运的部分家庭光伏电站来看，供电企业一般能在45天内完成服务流程。实际案例中山东烟台某次最快仅用了17个工作日。
业主如准备自行操作全过程，申请时只需要携带身份证、户口本、房产证即可办理，如想委托他人（可以是家人或朋友），除需以上三个证件外还要携带相关联系人的身份证。不同城市情况不一样，有的需要提供的材料包括房产证、物业公司动工许可证(证明)、个人身份证复印件以及并网逆变器参数等。

家庭光伏申请补贴共有4个步骤

第一步，填写并网申请

地点：区县一级的电网营业厅。注意是区县一级。个别地方现在到乡一级的也可以了。

需要携带的资料：身份证、户口本、房产证的原件和复印件。
如果没有房产证怎么办？有些村集体的房产是没有房产证的，这种情况下您可以让镇一级的政府给开一个证明，或者是由村集体出一份说明然后由镇一级的政府盖章即可。
需要填写的资料：并网申请表。
具体过程：进入营业厅之后，找到办理分布式并网业务的窗口，落座之后，工作人员会给你一份”并网申请”，按照要求填写好，同时把身份证、户口本、房产证的原件复印件拿出来一并交给工作人员。其中，原件看一眼就会还给你，复印件他们会留下来存档。

第二步，电网出具并网接入方案

地点：电网营业厅，也有可能仅仅通过电话沟通。

具体过程：收到并网申请后，电网就会派工作人员到你家来勘察现场的情况，比如变压器的位置、线路怎么接，电表安在哪儿等等。勘察完毕后，会给你出具一份并网接入方案，由你签字确认。一般这份方案是一式两份，一份给你，另外一份电网留档。拿到并网方案后，你就可以施工安装了。

备注：这一步里有可能各地会有如下不同。
1、有些地方为了让你少跑一趟，电网那边在接入方案出来之后，不会让你跑到营业厅来签字，而是直接给你打电话告诉你说：并网接入方案已经做出来了，你可以安装了。
那接入方案啥时候让你签字确认呢？这种情况下，一般会在并网验收的时候，电网人员把方案一并拿来让你签字。
2、还有一些地方因为安装的人比较多了，流程都特别顺了，电网可能会省去现场勘查这个步骤，直接在约定的日期内给你出具一份并网接入方案，然后等并网验收的时候再带到你家去。

第三步，施工安装

地点：你家。

具体过程：选择靠谱的产品并由厂商负责安装。
备注：请一定要选择靠谱品牌的产品和厂家，并且安装队伍一定要有承装（修、试）电力设施许可证，否则会影响并网验收和日后的收益。

第四步，验收并网签订购售合同

地点：电网营业厅/你家。

需要提供的资料：产品合格证、出厂检测报告，产品认证，安装资格证，即承装（修、试）电力设施许可证等。

需要填写的资料：并网验收申请。
具体过程：
1、携带着上述包括产品合格证在内的所有需要提供的资料，到电网营业厅填写一份《并网验收申请》，将申请与所有资料交给电网。
2、电网公司的人审核相关资料，如有资料缺失或其他问题，会通知你补交资料。
3、审核资料通过后如没有问题，电网工作人员会到你家现场查验安装的情况，具体可能会查看欠失压脱扣、接地情况、安装规范等等。
3、验收没有问题后安装并网电表。
4、与你签订一份购售电协议。协议中会写明收益的细节，约定收益发放的周期、方式、合同有效期和续签方式等。一般来说，收益发放的周期各地规定不同，有的是按月发放、有的是按季度，也有半年发放一次的，但基本都是发放到个人的银行卡中，相关的银行卡开户地址和卡号也会在协议中注明；合同有效期各地也不尽相同，有的是三年一续签，有的是长期合同。

备注：从上述过程中可以看出，选择可靠的品牌和厂家非常重要，否则会影响并网验收！无法并网的系统，也就谈不上任何收益了！

以上四步是基本各地都要具备的，但在实际操作中，细节方面各地会略有差别。具体还要以当地实际情况为准哦！



发布于

变压器起火原因解析

变压器是变(配)电所的心脏。一旦变压器因某种原因发生火灾，变(配)电所将失去动力，处于瘫痪状态。一般变(配)电所中的变压器大多属于油浸自然冷却式(简称油浸变压器，一旦发生火灾，不仅影响了供电的稳定，也会造成财产损失，甚至危害生命安全。今天国电西高将会对变压器的起火原因以及应当采取的措施进行归纳，希望能对广大客户及同行有所帮助。

一、原因
油浸变压器发生火灾的原因有多种，但归纳起来主要有：
(1)绕组起火。①绕组绝缘老化或损坏发生短路，使绝缘油因热分解，产生可燃气体，与空气混合达到一定比例，形成爆炸性混合物，一遇到火花就会发生燃烧乃至爆炸。②变压器在检修过程中，误将高低压套管穿心螺栓松动，引起变压器内绕组的引线和铜片同时转动，与箱壁相碰或相接近，造成绝缘间隔过小，形成接地或相间短路，引起高低压绕组起火。③因过载引发绕组发热，损坏绝缘，直至燃烧。

(2)铁心起火。由于硅钢片之间或铁心与夹紧螺栓间的绝缘损坏，引起涡流发热，使铁心起火，造成绝缘油分解并燃烧。

(3)接触不良。由于螺母松动等原因使桩头连接处接触电阻过大，造成局部高温，使油燃烧或发生爆炸。

(4)电弧闪络。①高低压绕组之间，绕组和变压器油箱壁之间以及瓷套管表面都可能发生闪弧。因为油中导体相间距离太近，或绝缘油受潮、变脏和劣化变质，会造成闪弧，使油燃烧。②雷击过电压和操作过电压引起闪弧。

(5)变压器漏油。因各种原因造成变压器漏油，使油箱中的油面降低而减弱油流的散热作用，会使变压器的绝缘材料过热而燃烧。

(6)外力破坏。例如风筝飘落在导线上、砍树误砸或大风挂倒架空线、建筑挖槽误破电缆绝缘层，以及变压器瓷套管上爬上了蛇、老鼠、蝙蝠等小动物造成短路，使变压器燃烧。

二、对策

为了防止油浸变压器引发火灾，可采取下列措施：
(1)变压器上部油层温度达到或超过85℃时，表明变压器过负荷，应立即减负荷；若温度持续不断上升，则可能是变压器内部有故障，应断开电源，进行检查。

(2)装设继电保护装置，并定期采用继电保护测试仪对该装置进行试验，确保装置始终处于灵敏状态。

(3)加强变压器的运行管理和检修工作，如做好清洁工作，检查通风效果，测算负荷情况，同时定期做好绝缘测试等。

(4)变压器设计安装要符合国家标准。变压器装在室内时，应安装在一、二级耐火的建筑物内，并有良好的通风，应有挡油设施或蓄油坑；装在室外其油量在600ks以上时，应有卵石层作为贮油池。两台变压器之间的蓄油坑应有防火隔墙，不能连通。

(5)给变压器添油时，一定要严格把好质量关。变压器油质量的好坏，与火灾有很大关系，如油中含有杂质，会降低绝缘性能，在油中发生火花和电弧，导致火灾。另外，值班时要勤巡查，做到“一听二看三通过”，即听有无异常声音；看油位、油色是否正常，温度、电流、电压是否过大，接地是否完好，套管有无裂纹和放电现象等，并做好记录。



发布于

常用电气二次保护控制图、二次图符号及识图方法简介

一. 概述

1什么是电气二次图

描述电气二次控制回路的图纸称为电气二次回路控制图（以下简称“二次图”）。二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。


二次图（点击放大）

2二次图主要包含的内容

电气参数测量模块、开入量输入模块、控制模块、通讯模块等。由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。

示例

电气参数测量模块

主要负责从电流互感器采集测量电流、保护电流、零序电流，以及从电压互感器采集相（线）电压、开口三角形（零序）电压等。

开入量输入模块

主要负责检测各个开关、断路器、接触器等的工作位置，以及需联动（锁）控制的其他设备开关位置。

控制模块

主要控制断路器、接触器、负荷开关等电气操作，如合闸、跳闸。

通讯模块


负责保护设备之间、设备与上位机、DSC、远程抄表系统等中央控制设备通讯。

另外完整的二次图还应包含

一次原理图

端子排图

材料一览表、旋转开关闭合表等。

二. 2次图常见标注和符号

1二次设备标注

2二次回路标注

回路标号的基本原则是：

凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同用途的回路又赋予不同的数字符号。

直流回路的标号组

交流回路的标号组

小母线的文字及固定标号组

3.常见二次设备符号

本文仅列出了常用的以及容易出错的部分内容。如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、GB/T 16901《技术文件用图形符号表示规则》、GB/T 20063.《简图用图形符号》、JB/T 6524《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。

新标准则为： 元件被激励时，水平连接线的触点动作向上，垂直连接线的触点动作向右。（参考 GB/T18135-2008）


三. 怎样看二次图

1先交流、后直流

先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。一般来说，交流回路比较简单，容易看懂。并且二次设备作为一次设备保护监控装置，必须对一次设备电压电流进行采样，从而进行判断处理，所以看二次回路图，最好是先了解交流回路图，再进而看直流回路。

2交流看电源、直流找线圈

交流回路要从电源入手；交流回路有交流电流和电压回路，先找出电源来自哪组电流互感器或哪组电压互感器，在两种互感器中传输的电流量或电压量起什么作用，与直流回路有何关系，这些电气量是由哪些继电器反应出来的，找出它们的符号和相应的触点回路，看它们用在什么回路，与什么回路有关。

3抓住触点不放松，一个一个全查清

继电器线圈找到后，再找出与之相应的触点。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

4先上后下、先左后右，屏外设备一个也不漏

看端子排图要配合展开图来看。展开图上凡屏内与屏外有联系的回路，均在端子排图上有一个回路标号。端子排图是一系列数字和文字符号的集合，把它与展开图结合起来看就可清楚它的连接回路。

四. 总结

以前的二次电路图主要由各种继电器组成，其内部逻辑相对清晰，可在图纸上完整的清理各种触点、接触器、线圈的逻辑关系。但现在绝大部分设备都采用微机保护，所有的逻辑关系都属于“软逻辑”，可通过对设备编程而对输入和输出作出相应的变化，其内部处于“黑箱”状态，分析微机保护的各种输入、输出端子的接线需配合厂家提供的产品介绍，大部分端口都有默认的逻辑功能，另外厂家会预留一部分备用端口可为一些特殊功能需要自定义。以上所叙述为笔者多年工作经验总结，但笔者能力有限难免有错漏不足之处，还望各位读者批评指正。





发布于

光伏系统建好不是一本万利，运维做不好同样达不到预期收益

题外话：

几位朋友给我留言问我最近忙什么？怎么一周没有更新内容了？一些朋友的问题也没有及时解答，这里表示深深的歉意。

最近光伏行业的活动比较多，比如说山东济南的光伏展以及同期的各种论坛与聚会，从此次的活动中透露出几个讯息，先和朋友们分享一下。

第一个讯息：华东地区的光伏市场已经成为诸多光伏企业争夺之地。拿这次山东济南光伏展来说，去年笔者参加过一次，人气只能说一般般，参展企业也是以观望态度，搞个标准展位露个脸。而本届就大不相同，大的组件企业，主流逆变器企业，支架企业以及系统安装商，都是盛装亮相该展会，并且各家都噱头十足，这里主要表现为：现场超低价促销、艺术表演、美女模特、现金红包、各式各样的抽奖······展会现场的火爆侧面可以看出该市场的潜力以及市场存量的重要性。山东作为华东地区重要省份这几年光伏市场容量也走在国内前列。

第二个讯息：光热转型做光伏的越来越多。山东是光热大省，光热的市场容量一直处于全国前列，当下基于光伏发电政策大环境利好的前提下，光热企业也在转型做光伏，并且是华丽的转型。

第三个讯息：以天合、尚德为首的组件大佬从去年开始布局农村光伏市场，无疑，农村光伏市场将是未来几年的重点。

回归正题

有朋友咨询光伏系统的运维如何做才是规范的？今天我们就针朋友的提问来说说运维这个老生常谈地话题。对于运维其实我们经常可以在朋友圈看到，但是在现实应用过程中，运维还是十分欠缺的。

光伏系统的运维和汽车的保养类似，也分为日常检查和定期维护。对于习惯比较好的老司机，他们在开车前往往会检查下轮胎情况以及车前后是否有刮痕等，这算是日常检查。当车子公里数超过5000、10000、50000都会进行不同类型的保养与维护。

那么光伏系统的运维如何做呢？

第一方面，观察组件阵列表面是否清洁，及时清除灰尘和污垢，可用清水冲洗或用干净抹布擦拭，但是不能使用化学试剂的清洗。

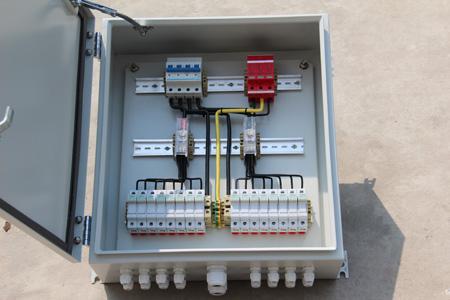

第二方面，观察光伏系统：逆变器、支架、线缆、汇流箱等是否出现外观锈蚀、损坏等情况，用手背触碰逆变器外壳检查有无温度异常。检查外露的导线有无绝缘老化、机械性损坏，箱体有无进水等情况。有一点值得注意，当听到逆变器运行过程中存在异响，或者闻到环境有异味，需要仔细检查，找出原因，并予以解决。在西部的大型电站时有发生，由于光伏系统运行过程中有热量散出，成为了一些昆虫、小动物栖息的舒适场所，及时对其清理非常有必要。

第三方面，定期对逆变器风扇进行清洁，检查风扇是否异常，清除机内的灰尘，检查各端子螺钉是否紧固，检查有无过热后留下的痕迹及损坏的器件，检查电线是否老化等。

第四方面，有条件的可采用红外探测的方法对光伏阵列、线路以及接地电阻的检查测试，以及对逆变器进行一次全项目的电能质量和保护功能的检查和试验。此举多用在大型的地面光伏电站上面。

说了这么多，重点只有一个，别以为光伏发电系统建好了就是一本万利，运维做不好同样达不到预期收益。在实际应用过程，不管是民用的分布式光伏系统，还是地面大型电站来说都离不开运维，日常的检查、管理、维护是保证系统稳定运行的关键，通过检查和记录及早的发现问题，解决问题，只有这样光伏系统才能长期处于正常运行状态，达到预期的收益。

发布于

电工倒闸操作的“六要，八步骤”

六要：

1、要有考试合格并经领导批准公布的操作人员的名单；

2、现场设备要有明显标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的色标；

3、要有与现场设备和运行方式符合的一次系统模拟图（或计算机模拟系统图）。

4、要有现场运行规程、典票操作票和统一的、确切的调度操作术语；

5、要有确切的调度指令和合格的操作票（或经单位主管领导批准的操作卡）

6、要有合格的操作工具、安全用具和设施（包括对号放置接地线的专用装置）。电气设备应有完善的“五防”装置。

八步骤：

1、操作人员按调度预先下达的操作任务（操作步骤）正确填写操作票；

2、经审票并预演正确或经技术措施审票正确；

3、操作前明确操作目的，做好危险点分析和预控；

4、调度正式发布操作指令及发令时间；

5、操作人员检查核对设备命名、编号和状态；

6、按操作票逐项唱票、复诵、监护、操作，确认设备状态变位并勾票；

7、向调度汇报操作结束及时间；

8、做好记录，并使系统模拟图与设备状态一致，然后签销操作票。



发布于

工商业屋顶光伏项目前期考察要点

随着工商业企业屋顶光伏越来越火爆，很多工商业企业老板向我们咨询安装分布式光伏发电项目的相关问题。工商业分布式光伏发电项目不同于地面电站项目，不需要办理土地、规划等手续，但工商业分布式光伏也有其自有的特点，在项目开发时需要着重注意。

今天我们给大家介绍一下前期考察时需要采集的信息，主要有以下几点：

一.当地及企业情况

1.首要考虑当地的辐照情况、政策条件

应尽量选择辐照量大、阴雨天气少、污染程度小的地点开发光伏电站项目。另外，企业应根据地理位置进行考虑：

靠近海边，需考虑防腐蚀措施；

靠近沙漠，需考虑增加清洁频次或防风沙措施；

地处东北，需要考虑设备防冻措施等。

除此之外，还要考虑当地政府对光伏行业的态度，是否有出台相关支持政策及措施。

2.考虑企业实力及所经营行业

考虑到屋顶业主的存续，优先选择企业实力较强，行业发展前景好的业主作为合作方。

企业所经营的行业，对建设分布式光伏电站也有一定的影响，例如：是否排放腐蚀性、油污等气体，是否产生大量烟尘(如火电厂)等。

二.屋顶情况

1.屋面面积、朝向、材质、设计使用寿命

屋顶面积直接决定光伏发电项目的容量，是最基础的元素，屋面上是否存在附属物，如风楼、风机、附房、女儿墙等，设计时需要避开阴影影响。

屋面朝向决定着光伏支架、组件、串列、汇流箱的布置原则，比如东西走向的屋面，背阴面的方阵是否需要设置倾角，组件串联时阴阳两面尽量避免互连，汇流箱及逆变器直流输入尽量为同一屋面朝向的阵列。

屋面材质基本分为彩钢瓦、陶瓷瓦、钢混等，其中彩钢瓦分为直立锁边型、咬口型(角驰式，龙骨呈菱形)型、卡扣型(暗扣式)型、固定件连接(明钉式，梯形凸起)型。前两种需要专用转接件，后两种需要打孔固定;陶瓷瓦屋面既可以使用专用转接件，也可以不与屋面定，利用自重和屋面坡度附着其上;钢混结构屋面一般需要制作支架基础，基础与屋面可以生根也可以不生根，关键考虑屋面防水、抗风载能力、屋面设计荷载等因素。

屋面的设计使用寿命决定光伏电站的使用寿命。

2.屋面荷载

屋面荷载大体分为永久荷载和可变荷载。

（1）永久荷载：也称恒荷载，指的是结构自重及灰尘荷载等，光伏电站安装在屋面后，需要运营25年，其自重归属于恒荷载，因此，在项目前期考察时，需要着重查看建筑设计说明中恒荷载的设计值，并落实除屋面自重外，是否额外增加其他荷载，如管道、吊置设备、屋面:附属物等，并落实恒荷载是否有余量能够安装光伏电站。

（2）可变荷载：是考虑极限状况下暂时施加于屋面的荷载，分为风荷载、雪荷载、地震荷载、活荷载等，是不可以占用的。特殊情况下，活荷载可以作为分担光伏电站荷载的选项，但不可以占用过多，需要具体分析。

3.建筑数量及间距

同一个厂区内，建筑数量越多，间距越大，意味着电气设施如电缆、逆变器、变压器等的投资增加，在项目投资收益评估时要考虑进去。

三.配电设施及并网点

配电设备是光伏电站选择并网方案的根据之一，主要考查内容有：

厂区变压器容量、变比、数量、母联、负荷比例等；

厂区计量表位置、配电柜数量、母排规格、开关型号等；

厂区是否配备相对独立的配电室，如没有，是否有空余房间或空地安放变配电设备；配电设备是否有空余间隔，如没有，是否可以压接母排。

优先选择变压器总容量大，负荷比例大的用户。

四.用电量及用电价格

分布式光伏发电项目定义中最核心的一条就是所发电量就地消耗，因此需要考察：

  1. 企业月、日均用电量，白天用电量、用电高峰时段及比例。
  2. 企业用电价格，白天用电加权价格或峰谷用电时钟。

五.开发模式

开发模式主要是根据上述信息，以及与屋顶业主洽谈，确定项目的具体合作方式，目前主流的开发模式主要有：

优惠电价模式、屋顶租赁模式、合资模式等，综合考虑投资收益、业主意愿等因素，确定最佳投资开发模式。

六.其他要点

除上述因素外，还应考察电站建设期间设备采购运输成本、当地人工成本、运营维护难度、企业周边社情等。

七.并网模式收益对比分析

以河北地区为例

根据2017年最新全国光伏发电标杆上网电价表来看，河北属于II类或III类地区，这里以III地区的电价标准来计算（自己计算时可根据个人情况来替换电价即可）。

以一万平米的屋顶，投资成本按580万元计算，装机容量在1MW左右，日发电量约4000度，分全额上网和自发自用余电上网（各占50%），估算的计算方式如下：

全额上网：

前三年年收益：（标杆上网电价+地方补贴）X 日发电量X 日照天数=（0.85+0.2）元/度X 4000度/天 X 365天=1533000元；

三年后年收益：标杆上网电价X 日发电量X 日照天数=0.85元/度X 4000度/天X 365天=1241000元；

回本年限：（580万元-153.3万元*3）/124.1万元=1，所以全额上网的回本年限是4年，由于日照天数按照满年算的，所以一般回本年限在4-6年左右；

自发自用，余电上网：各占50%

前三年收益：

补贴收益：（国家补贴+地方补贴）*日发电量/2*日照天数=（0.42 +0.2）元/度*2000度/天*365天=452600元；

节省电费：河北商业电价*日发电量/2*日照天数=0.78元/度*2000度/天*365天=569400元；

余电上网：（国家补贴+地方补贴+脱硫煤电价）*日发电量/2*日照天数=（0.42+0.2+0.35）元/度*2000度/天*365天=708100元；

前三年收益=（452600+569400+708100）元/年*3年=5190300元；

三年后收益：

补贴收益：国家补贴*日发电量/2*日照天数=0.42元/度*2000度/天*365天=306600元；

节省电费：河北商业电价*日发电量/2*日照天数=0.78元/度*2000度/天*365天=569400元；

余电上网：（国家补贴+脱硫煤电价）*日发电量/2*日照天数=（0.42+0.35）元/度*2000度/天*365天=562100元；

三年后年收益=306600+569400+562100 = 1438100元；

回本年限：（580-519.03）/143.81=0.42，所以自发自用余电上网的回本年限是3.42年，同理自发自用余电上网的回本年限也在3.42-6年左右，从数据不难看出自发自用余电上网模式要优于全额上网。

八.总结

光伏电站是需要长期运营的项目，项目前期开发要从长远考虑，需要顾及到方方面面关系到项目后期运营收益的各种因素，需要把工作做到最细致处，通过数据采集，最后实现量化分析，最终确定项目是否可行。

如果你的工商业屋顶均满足以上客观因素，那么恭喜你，你的屋顶非常适合安装光伏电站，若愁没有合作企业，东润环能可为您提供投资、开发、运维——电站整个生命周期服务。
